Colegio Don Orione Los Ángeles — Solar 85 kWp
Colegio Don Orione Los Ángeles — Solar 85 kWp

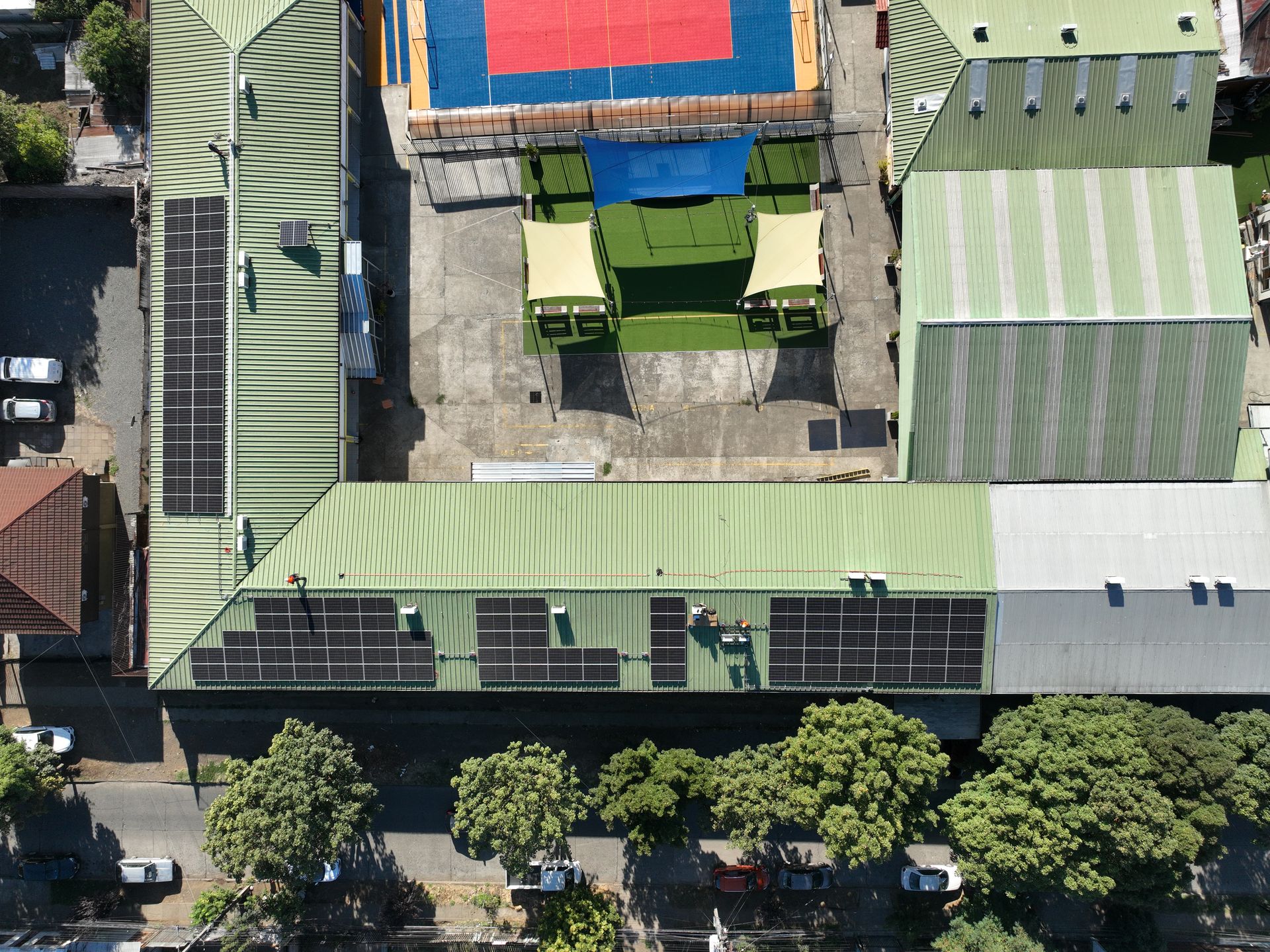

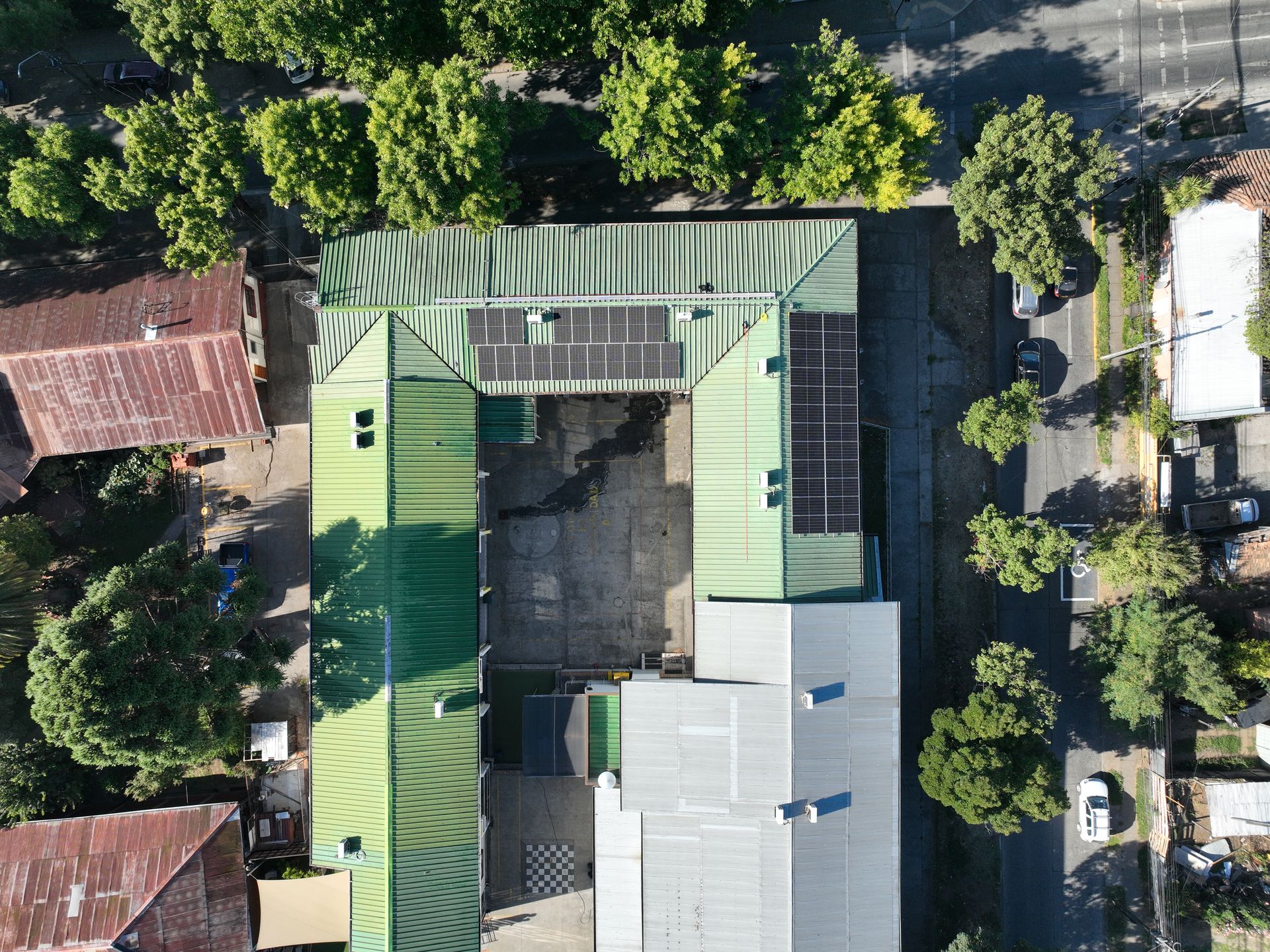

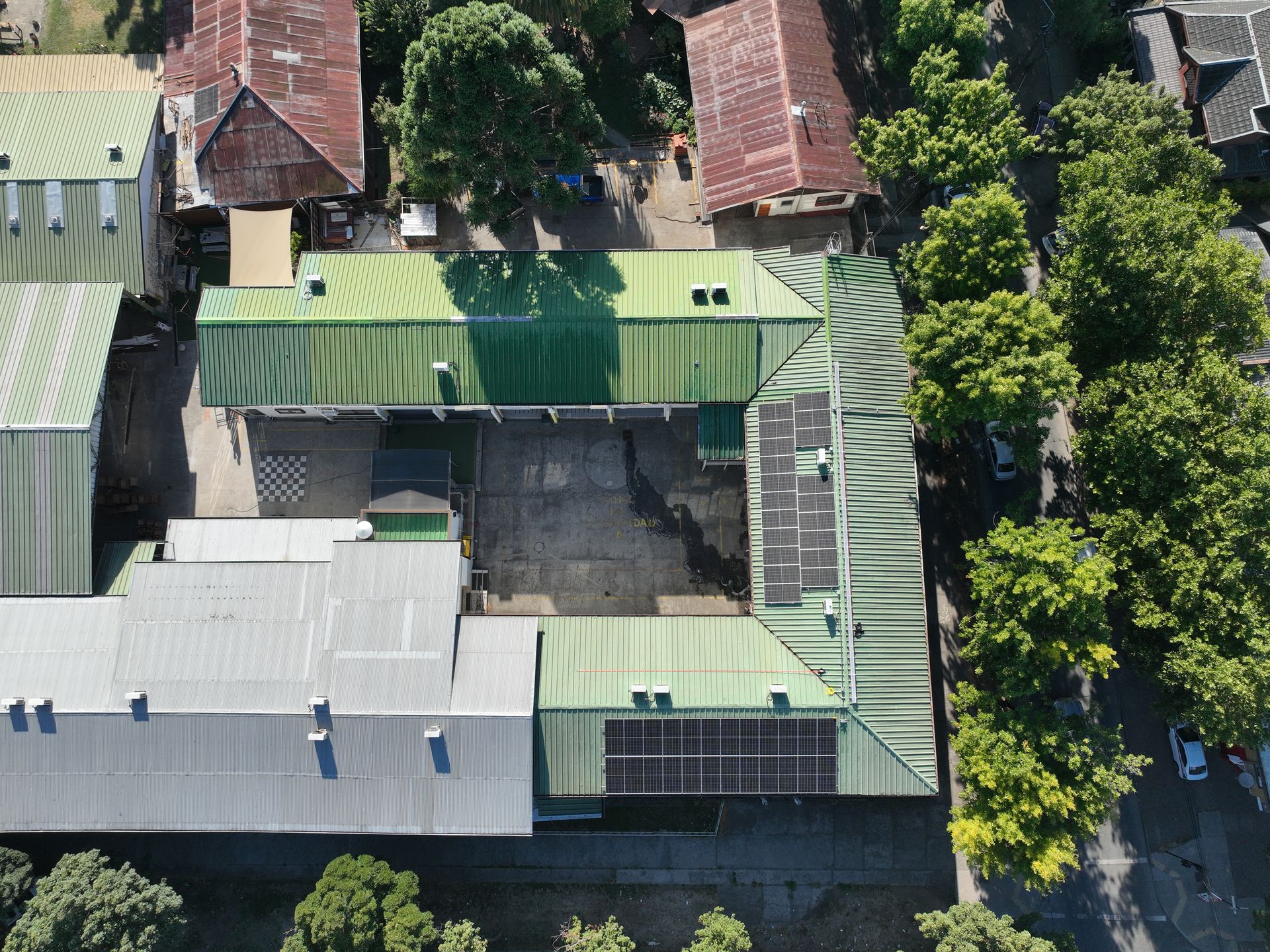

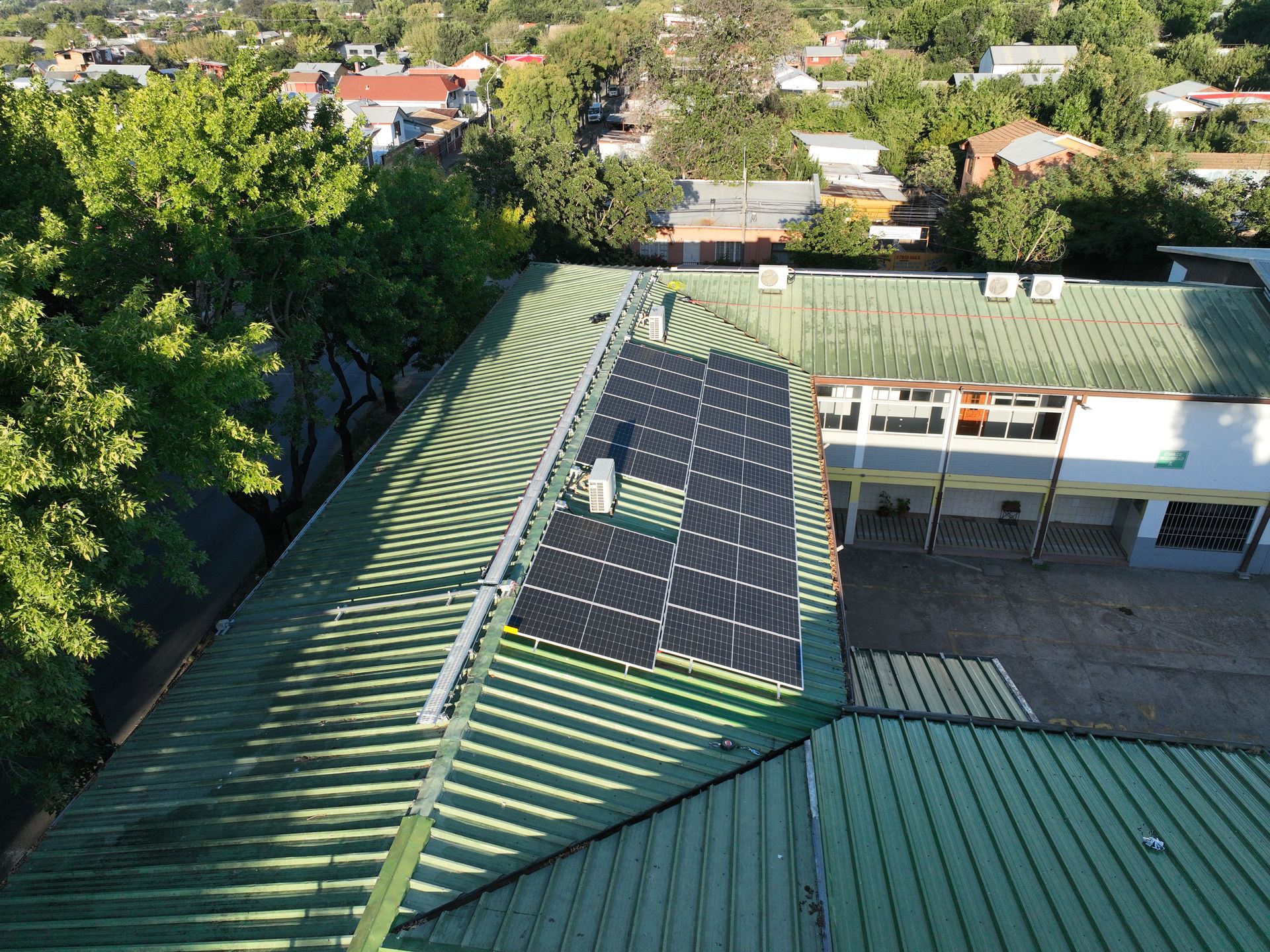

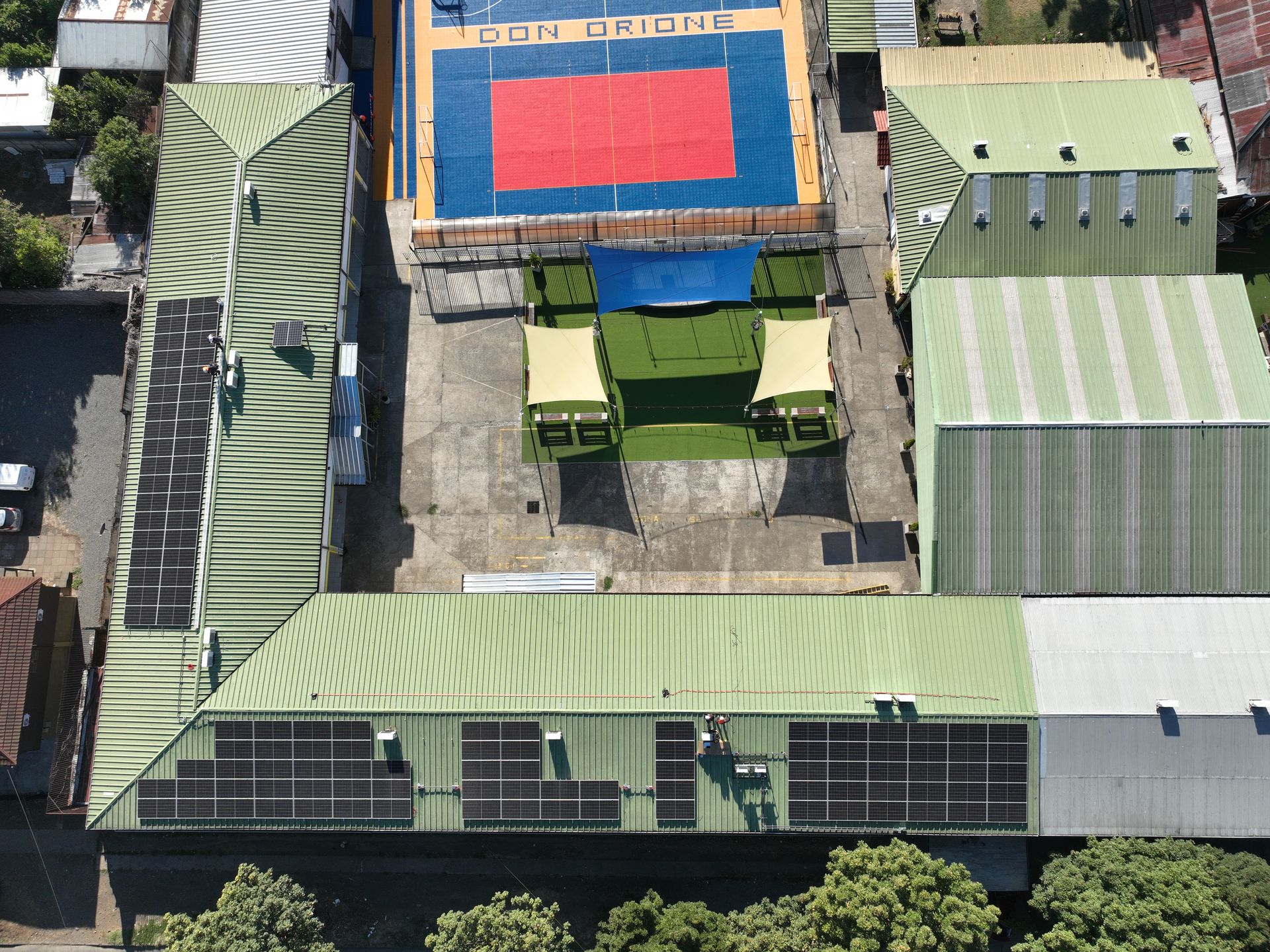

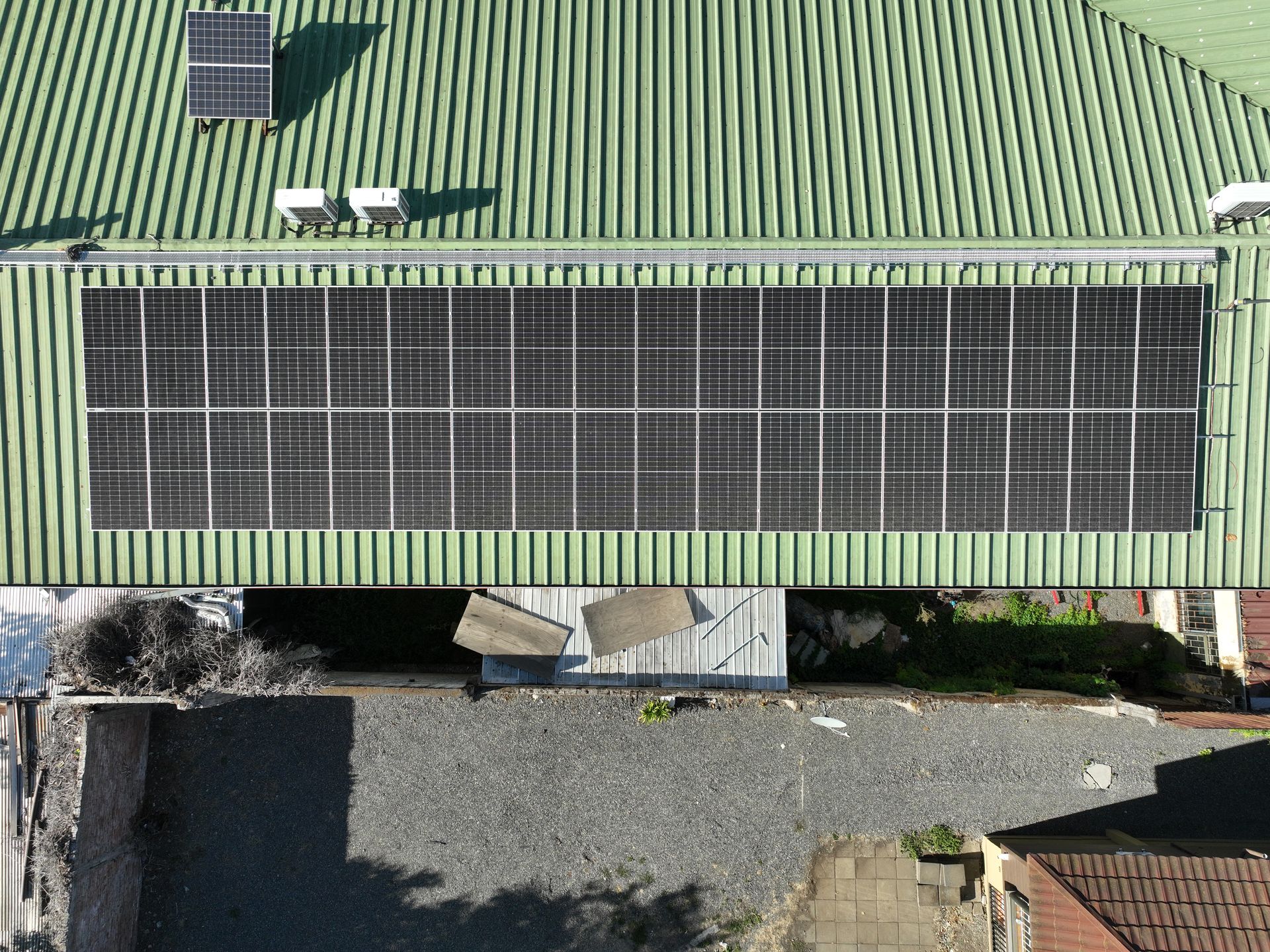

El proyecto corresponde a la instalación de dos sistemas fotovoltaicos conectados a la red en baja tensión en el Colegio Don Orione, ubicado en la ciudad de Los Ángeles, Chile. La potencia total instalada asciende a 85 kWp, distribuida en dos plantas independientes: una de 60 kW y otra de 25 kW, cada una con su respectivo inversor de la marca Huawei. Cabe destacar que el suministro de los paneles solares es responsabilidad del mandante, quien deberá proveerlos directamente en obra.
Especificaciones
Alcance Técnico
Cada sistema contempla la instalación completa en baja tensión, incluyendo cableado DC y AC, tableros auxiliares, estructuras de aluminio con pernería en acero inoxidable, pasillos técnicos, cuerdas de vida y gateras de acceso. La planta de 60 kW considera una distancia máxima de 40 metros entre paneles e inversor, y 20 metros desde el cuadro auxiliar al tablero existente, mientras que la planta de 25 kW trabaja con distancias de hasta 25 y 30 metros respectivamente. Ambos sistemas incluyen tramitación ante la Superintendencia de Electricidad y Combustible (SEC) bajo norma TE4, y se ejecutarán en jornadas continuas de 9 horas diarias con presencia de prevencionista en labores críticas.
Condiciones y Exclusiones
El proyecto supone que la instalación eléctrica existente del colegio se encuentra regularizada ante la SEC, y que el mandante facilitará acceso al recinto, uso de baños, casino y espacios para acopio de materiales. No se contempla el cambio del equipo de medida, gestión de nuevo empalme, enclavamiento con grupos electrógenos, pagos a la distribuidora local ni horarios especiales de trabajo. El punto de conexión a internet para el monitoreo online deberá ser provisto por el cliente.
