Cargador Vehicular Resort Olmue

Rosa Agustina Resorts, reconocido como líder en el sector turístico y empresarial de la región, ha seleccionado su sede en Olmué para esta primera instalación, complementando así sus servicios All Inclusive y su centro de convenciones.

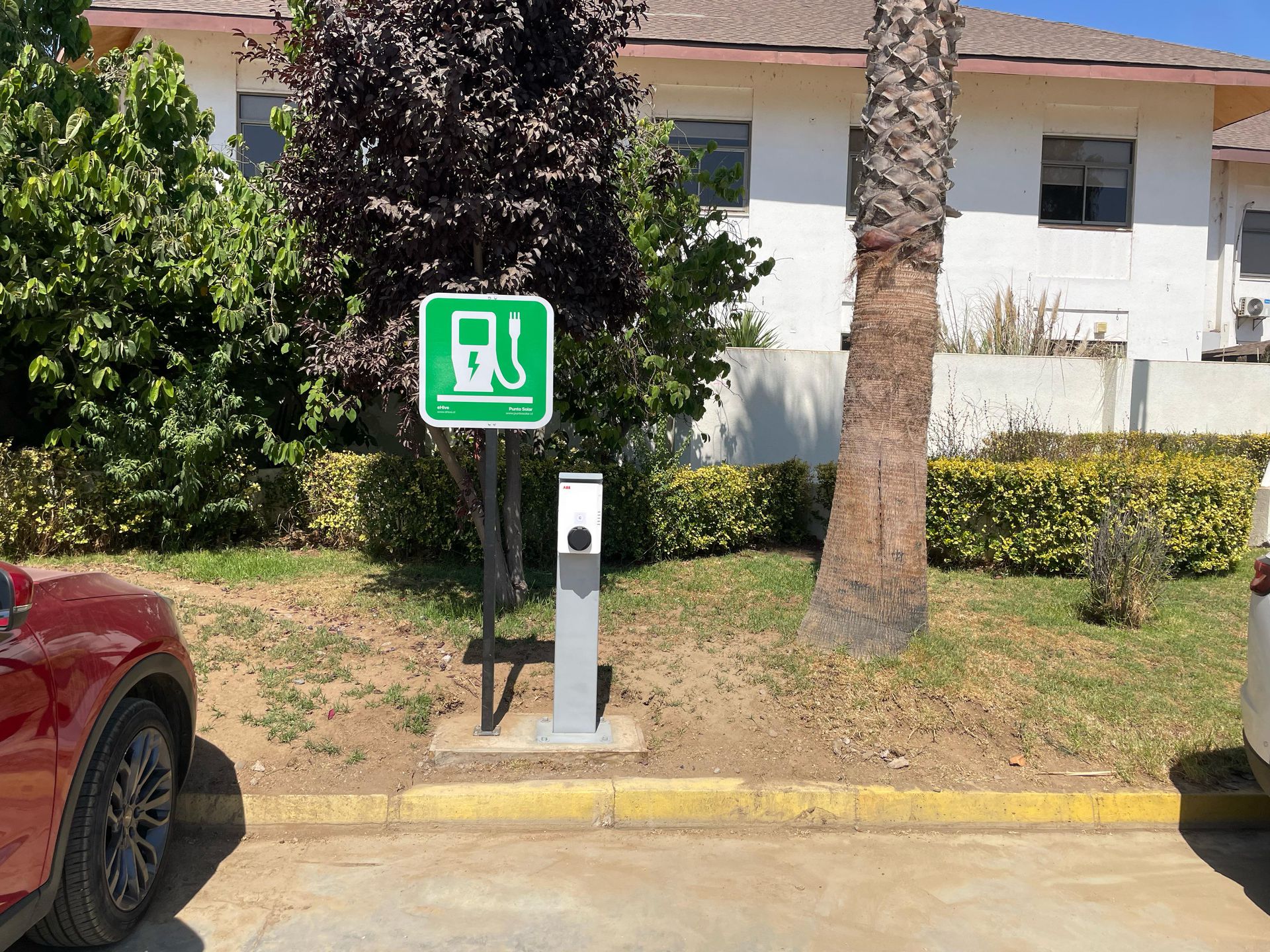

El presente proyecto contempla la instalación de un cargador de vehículos eléctricos marca ABB de 7kW bajo la marca eHive en Rosa Agustina Resorts, específicamente en su sede de Olmué. Esta implementación forma parte de la iniciativa de sustentabilidad y modernización del resort, ofreciendo a sus huéspedes la posibilidad de cargar sus vehículos eléctricos durante su estadía.

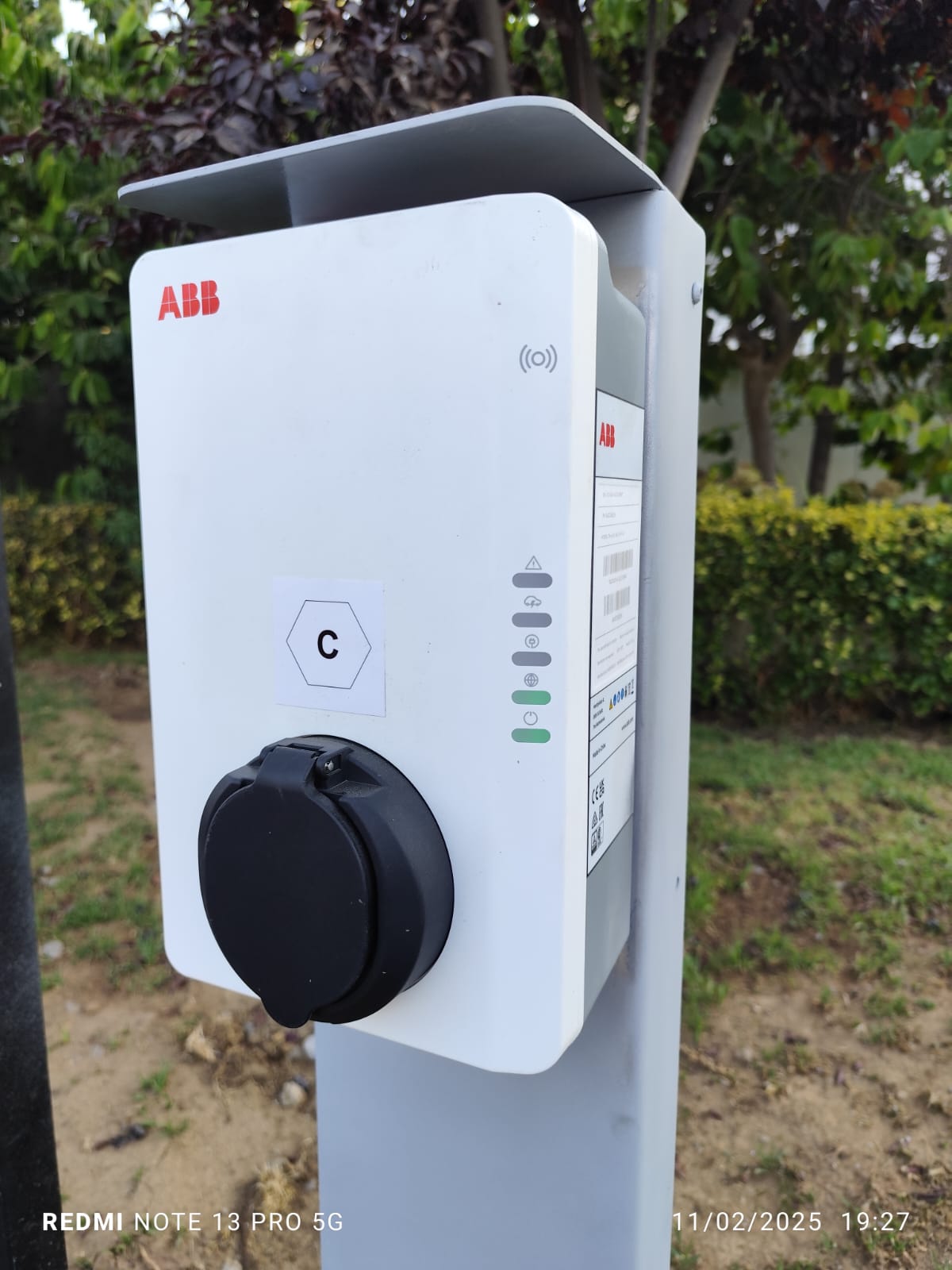

Características del Equipo

• Marca: ABB
• Modelo: AC Wallbox
• Potencia nominal: 7kW
• Voltaje de entrada: 400V AC (trifásico)
• Frecuencia: 50 Hz
• Corriente máxima de salida: 32A
• Tipo de conector: Tipo 2 (Mennekes)
• Grado de protección: IP54
• Temperatura de operación: -25°C a +50°C

Características de la Instalación

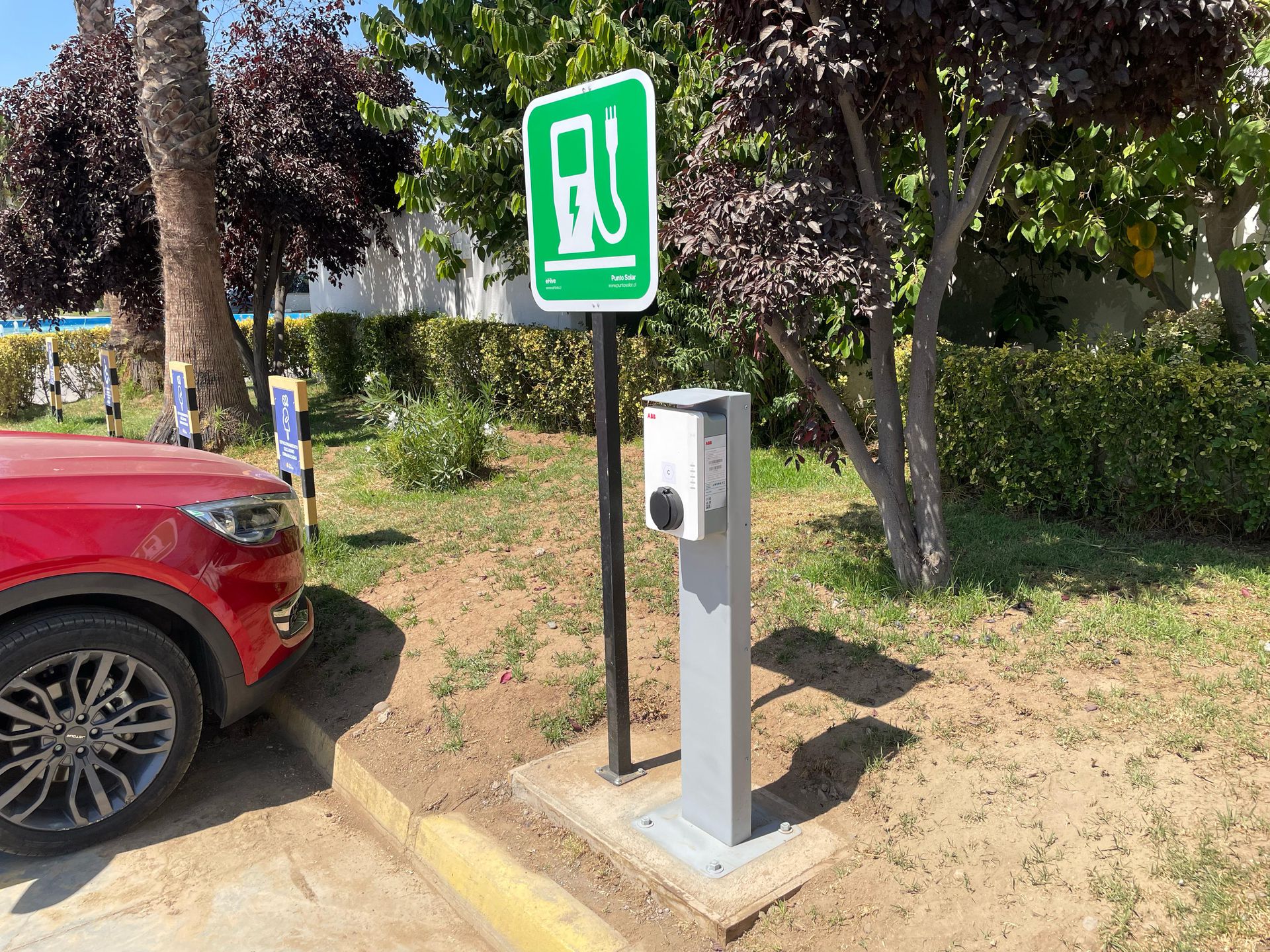

• Montaje: Pedestal
• Altura de instalación: 1.2m desde el suelo
• Protecciones eléctricas requeridas:
  • Interruptor diferencial Tipo A de 40A/30mA
  • Interruptor magnetotérmico curva C de 40A
  • Sistema de puesta a tierra
• Cable de alimentación: 5x6mm² RZ1-K

Requisitos de Instalación

 Obra Civil

• Construcción de base de hormigón (en caso de montaje en pedestal)
• Canalización subterránea para acometida eléctrica
• Señalización horizontal y vertical del punto de recarga

Instalación Eléctrica

• Tendido de línea de alimentación desde el cuadro general
• Instalación de cuadro secundario de protecciones
• Conexión a red de tierra existente
• Pruebas de aislamiento y continuidad

Normativa Aplicable

• NCh Elec. 4/2003 - Instalaciones de consumo en baja tensión
• IEC 61851 - Sistema conductivo de carga para vehículos eléctricos
• IEC 62196 - Bases, clavijas, conectores de vehículo y entradas de vehículo
• Normativa local de la SEC

Mantenimiento

• Inspección visual mensual
• Verificación semestral de conexiones eléctricas
• Actualización de firmware según requerimientos
• Limpieza periódica del equipo
